Mapdaten vorbereiten
RPM-Achsen, Drehmomentachsen und TQ→IQ-Maps können vor einer Anfrage strukturierter geprüft werden.
ECU Jobs Tools
ECU-Jobs TQ-IQ Tool für Torque-to-IQ und Fuel-Map-Erweiterung
Das ECU-Jobs TQ-IQ Tool ist eine professionelle Arbeitshilfe für Diesel-Kalibrierer, die Torque-to-IQ-Konvertierungstabellen erweitern, obere Drehmomentbereiche neu strukturieren und IQ-Werte nachvollziehbar extrapolieren möchten.
✓WinOLS/StageX Copy/Paste
✓Torque-Achsen erweitern
✓IQ-Extrapolation prüfen
Axisextended
StrategyBalanced
Resultmonotonic
TQ→IQ Extension AssistantGlatte Torque-Achse und IQ-Extrapolation
TQ-IQ-Map vorbereitet?Lade das Tool herunter oder nutze ECU Jobs, um passende Fileservice-Anbieter für dein Projekt zu vergleichen.
Vom Tool zur Anfrage
Wie das TQ-IQ Tool zu ECU Jobs passt
Das TQ-IQ Tool hilft, Torque-to-IQ-Kennfelder technisch vorzubereiten. ECU Jobs ist der neutrale Angebotsvergleich, wenn aus vorbereiteten Kalibrierdaten eine konkrete Fileservice-Anfrage oder ein professionelles Anbieterangebot entstehen soll.
Anfrage präzisieren
Konkrete technische Angaben helfen Fileservice-Anbietern, Umfang und Aufwand besser einzuschätzen.
Anbieter vergleichen
ECU Jobs verkauft keine Dateien, sondern macht professionelle Angebote für ECU-Softwarearbeiten vergleichbarer.
Premium Website-Tools
TQ-IQ Online Tool per Premium auf deiner Website nutzen
Das browserbasierte TQ-IQ Online Tool ist Teil von ECU Jobs Premium. Premium-Anbieter aktivieren TQ-IQ, EOI und den Log Analyzer im Dashboard, erzeugen dort die Embed-Codes und binden freigegebene Tools auf der eigenen Website ein. Der Windows-Download bleibt als kostenlose Legacy-Version verfügbar.
Überblick
Torque-to-IQ Maps professionell erweitern
In vielen Diesel-Kalibrierungen begrenzt nicht nur eine einzelne Kennlinie das Ergebnis. Torque-to-IQ-Maps verbinden gewünschtes Drehmoment mit Einspritzmenge und sind ein wichtiger Baustein im gesamten Drehmomentmodell.
Das ECU-Jobs TQ-IQ Tool unterstützt professionelle Anwender dabei, bestehende TQ→IQ-Kennfelder aus WinOLS oder StageX zu übernehmen, Drehmomentachsen gezielt zu erweitern und neue IQ-Bereiche aus dem ursprünglichen Kalibriertrend abzuleiten.
ECU Jobs ist dabei kein eigener Fileservice und erstellt keine Tuningfiles. Die Tool-Seite ergänzt die Vergleichsplattform um eine technische Ressource für ECU-Software-Anbieter, Kalibrierer und File-Service-Anbieter.
Tool-Oberfläche

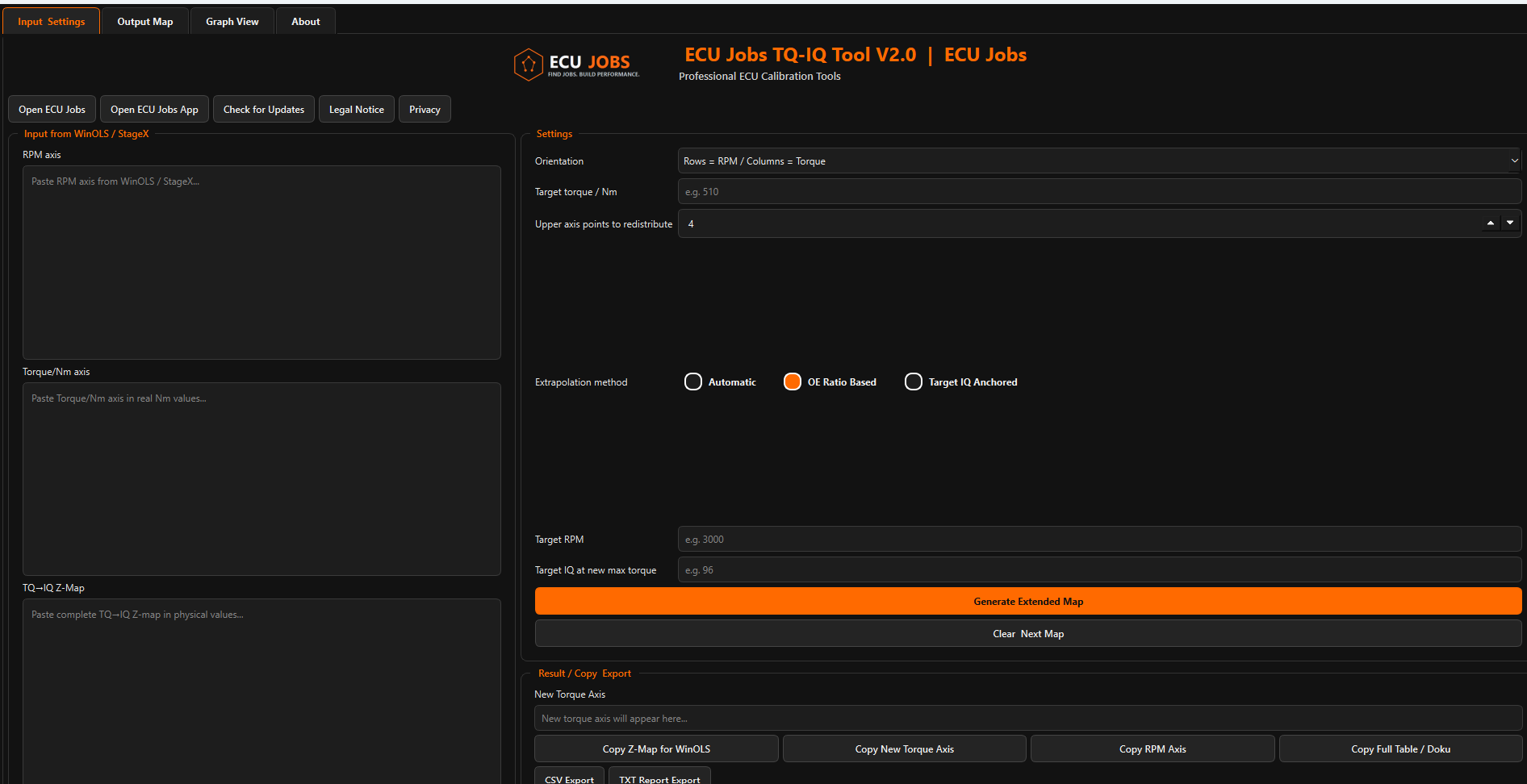

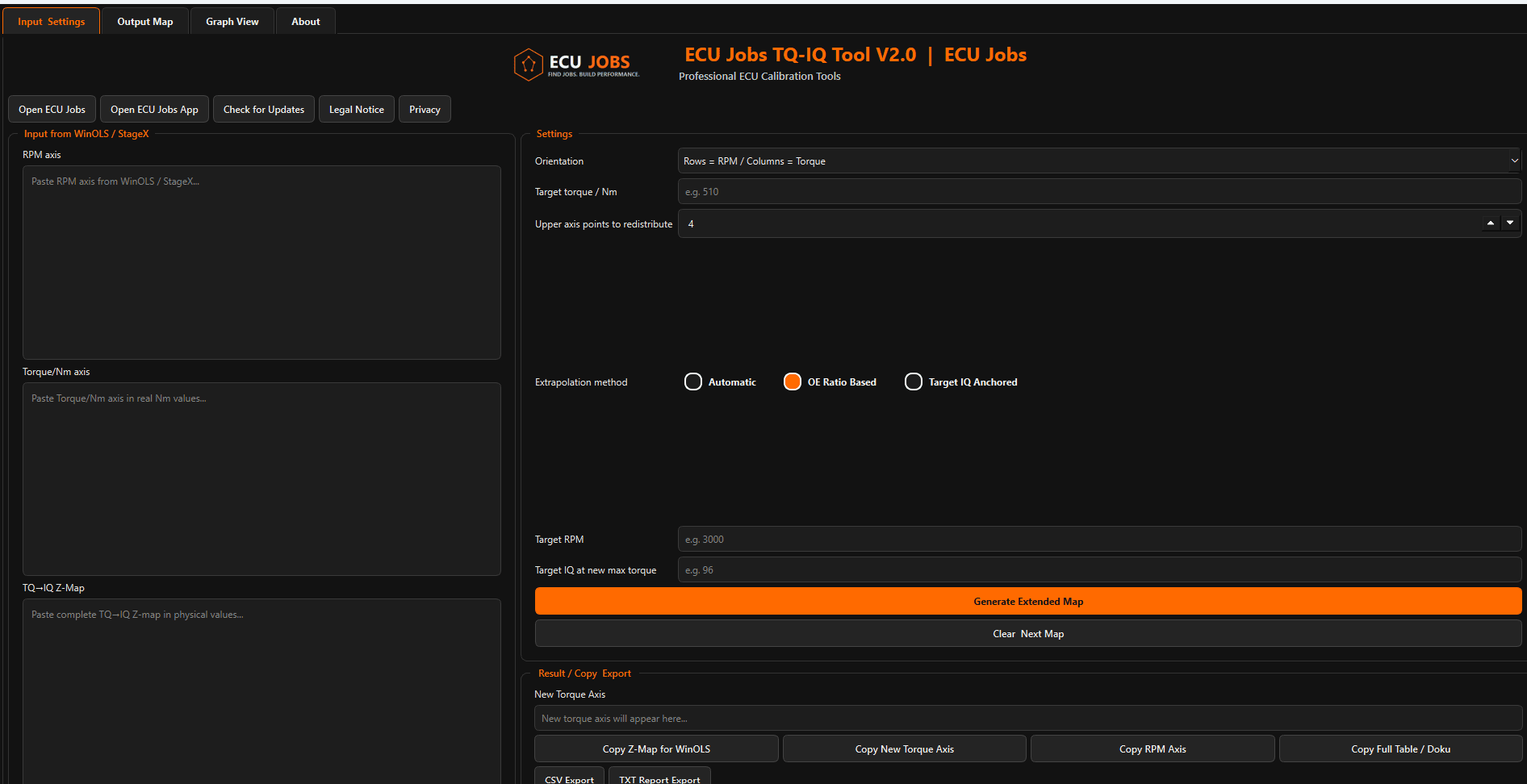

TQ-IQ Tool v2.0 mit WinOLS- und StageX-Eingabe
Der Screenshot zeigt die echte Oberfläche des ECU-Jobs TQ-IQ Tools: RPM-Achse, Torque/Nm-Achse und komplette TQ→IQ-Z-Map einfügen, Extrapolationsmethode wählen und die erweiterte Map erzeugen.
Professional Calibration Utility
Free Torque-to-IQ Extension Assistant für Diesel ECU Calibration
Das ECU-Jobs TQ-IQ Tool ist ein kostenloser professioneller Calibration Assistant für Diesel-ECU-Software-Anbieter, Kalibrierungsingenieure und Automotive-Softwareentwickler. Es wurde für Workflows entwickelt, in denen Torque-Achsen, RPM-Achsen und komplette TQ→IQ-Maps strukturiert erweitert werden müssen.
Statt obere Drehmomentbereiche rein manuell in Tabellen zu verschieben, können Anwender vorhandene Mapdaten einfügen, ein Ziel-Drehmoment definieren und die oberen Breakpoints neu verteilen. Die unteren Achsbereiche bleiben dabei geschützt, damit wichtige Serienauflösung nicht unnötig verloren geht.
Der Fokus liegt auf nachvollziehbarer Kalibrierungsarbeit: glatte, monotone und plausibel extrapolierte Ergebnisse, die anschließend im Kontext des vollständigen Drehmomentmodells, Luftsystems, Einspritzsystems und Motorschutzes geprüft werden.
Torque Axis Extension
Drehmomentachsen erweitern, ohne die Map-Größe zu verändern
Bei vielen Projekten soll der obere Drehmomentbereich erweitert werden, ohne die bestehende Kennfeldgröße zu ändern. Das Tool hilft dabei, vorhandene Breakpoints so umzustrukturieren, dass neue Ziel-Drehmomente abgedeckt werden können.
Die unteren und sensiblen Achsbereiche können erhalten bleiben, während die oberen Drehmomentpunkte neu verteilt werden. So entsteht eine bessere technische Grundlage für Stage-1-, Stage-2- oder Hardware-nahe Dieselkalibrierungen.
Die Erweiterung ist bewusst als Assistenz gedacht: Sie ersetzt keine fachliche Prüfung, sondern reduziert monotone Tabellenarbeit und macht Änderungen an Achse und Kennfeld leichter nachvollziehbar.
IQ Extrapolation
IQ-Werte aus dem ursprünglichen Kalibriertrend ableiten
Das Tool extrapoliert neue IQ-Werte auf Basis des vorhandenen Kennfeldtrends. Dadurch können erweiterte Bereiche konsistenter vorbereitet werden, als wenn einzelne Zellen ohne Zusammenhang manuell ergänzt werden.
Für unterschiedliche Entwicklungsziele können konservative, ausgewogene oder aggressivere Extrapolationsstrategien genutzt werden. Zusätzlich kann ein Ziel-IQ an einem bestimmten Drehzahl- und Drehmomentpunkt als Anker definiert werden.
Das Ergebnis soll glatte und monotone TQ→IQ-Erweiterungen liefern, die in professionellen Kalibrierungsumgebungen weiter geprüft, angepasst und validiert werden.
Funktionen
Was das ECU-Jobs TQ-IQ Tool leistet
Die Seite beschreibt den professionellen Funktionsumfang. Das ECU-Jobs TQ-IQ Tool steht als kostenloser ZIP-Download bereit und ergänzt professionelle Diesel-Kalibrierungsworkflows.
Torque-Achsen erweitern
Bestehende Torque-Achsen auf ein neues Ziel-Drehmoment erweitern, ohne die Kennfeldgröße zu ändern.
IQ extrapolieren
Neue Einspritzmengen anhand des ursprünglichen Kalibriertrends und optionaler Zielanker berechnen.
WinOLS/StageX Daten
RPM-Achsen, Torque-Achsen und komplette TQ→IQ-Maps per Copy/Paste übernehmen.
Strategien wählen
Konservative, ausgewogene oder aggressivere Extrapolationsstrategien für unterschiedliche Projekte nutzen.
Bereiche schützen
Unveränderte Kennfeldbereiche vor unbeabsichtigten Modifikationen schützen.
Export vorbereiten
Erweiterte Maps, neue Torque-Achsen, CSV-Daten und Kalibrierungsreports strukturiert ausgeben.
Workflow
Vom bestehenden TQ→IQ-Kennfeld zur erweiterten Arbeitsgrundlage
Mapdaten einfügen
RPM-Achse, Torque-Achse und TQ→IQ-Map aus WinOLS oder StageX übernehmen.
Zieldrehmoment definieren
Neues maximales Drehmoment und optional einen Ziel-IQ-Anker festlegen.
Strategie wählen
Konservative, Balanced- oder aggressive Extrapolation passend zum Projekt auswählen.
Map erweitern
Obere Achsbereiche neu verteilen und IQ-Werte trendbasiert extrapolieren.
Ergebnis prüfen
Map, Achse, CSV und Report als Grundlage für professionelle Validierung nutzen.
Einsatzbereiche
Typische Einsatzbereiche
Stage-1- und Stage-2-Dieselkalibrierung
TQ→IQ-Erweiterungen helfen, Drehmomentmodell und Einspritzmenge sauberer auf neue Zielbereiche vorzubereiten.
Hybrid-Turbo- und Hardware-Setups
Bei geänderter Luftmasse, Einspritzmenge oder Laderauslegung werden konsistente obere Kennfeldbereiche besonders wichtig.
Professioneller Fileservice-Workflow
File-Service-Anbieter können wiederkehrende Achs- und IQ-Erweiterungen strukturierter vorbereiten und dokumentieren.
Kompatibilität
Typische Plattformen und Begriffe
Torque to IQ
TQ to Fuel
IQ Extrapolation
Torque Axis Extension
WinOLS
StageX
Diesel ECU Calibration
Bosch EDC16
Bosch EDC17
Common Rail Diesel
Calibration Reports
CSV Export
Das Tool ist eine technische Arbeitshilfe. Kalibrierung, rechtliche Bewertung, Messung, Fahrzeugzustand und zulässige Nutzung bleiben Verantwortung der ausführenden Fachleute.
Passende Themen
Passende ECU-Jobs-Themen
Das TQ-IQ Tool gehört zum technischen Umfeld von WinOLS-Workflows, Dieselkalibrierung und professionellen Fileservice-Anfragen.
Legacy Download
Windows-Version bleibt als Download erhalten
Das ECU-Jobs TQ-IQ Tool v2.0 bleibt als kostenloser ZIP-Download verfügbar. Die Windows-Version wird nicht weiterentwickelt und dient weiterhin als technische Bestandsversion für bestehende Workflows.
Bestandsversion
Keine Weiterentwicklung der Windows-Version
Zukünftige Funktionen, Modernisierung und Website-Einbindungen laufen über ECU Jobs Premium: Anbieter aktivieren die browserbasierten Calibration Tools im Dashboard und erzeugen dort den Embed-Code.
FAQ
Häufige Fragen zum ECU-Jobs TQ-IQ Tool
Was ist das ECU-Jobs TQ-IQ Tool?
Das ECU-Jobs TQ-IQ Tool ist eine technische Arbeitshilfe für Diesel-Kalibrierer. Es unterstützt beim Erweitern von Torque-to-IQ-Maps, beim Umstrukturieren von Drehmomentachsen und bei der trendbasierten IQ-Extrapolation.
Was bedeutet TQ→IQ?
TQ→IQ beschreibt die Umrechnung von angefordertem Drehmoment zu Einspritzmenge. Solche Kennfelder sind Teil des Drehmomentmodells vieler Diesel-ECUs und müssen bei professioneller Kalibrierung konsistent betrachtet werden.
Kann das Tool mit WinOLS oder StageX Daten arbeiten?
Ja. Die Seite ist auf Workflows ausgelegt, bei denen RPM-Achsen, Torque-Achsen und komplette TQ→IQ-Maps aus WinOLS oder StageX übernommen und weiterverarbeitet werden.
Erstellt das Tool automatisch fertige Tuningfiles?
Nein. Das Tool erstellt keine fertigen Tuningfiles und ersetzt keine professionelle Kalibrierungsarbeit. Es unterstützt wiederkehrende Rechenschritte und liefert eine strukturierte Arbeitsgrundlage.
Welche Extrapolationsstrategien sind vorgesehen?
Das Tool ist für konservative, ausgewogene und aggressivere Extrapolationsstrategien beschrieben. Zusätzlich kann ein Ziel-IQ an einem bestimmten Drehzahl- und Drehmomentpunkt als Anker dienen.
Ist der Download verfügbar?
Ja. Das ECU-Jobs TQ-IQ Tool steht als kostenloser ZIP-Download bereit und kann direkt über den Download-Button auf dieser Seite geladen werden.
Für wen ist das Tool gedacht?
Das Tool richtet sich an professionelle ECU-Software-Anbieter, Diesel-Kalibrierer, WinOLS- und StageX-Anwender, File-Service-Anbieter und Automotive-Softwareentwickler.
Kann ich das TQ-IQ Online Tool auf meiner eigenen Website nutzen?
Ja. Das browserbasierte TQ-IQ Online Tool ist Teil von ECU Jobs Premium. Premium-Anbieter aktivieren TQ-IQ, EOI und den Log Analyzer im Dashboard und erzeugen dort die Embed-Codes für die eigene Website.
Wird die Windows-Version weiterentwickelt?
Nein. Die Windows-Version bleibt als kostenloser Legacy-Download erhalten. Neue Funktionen und Modernisierungen werden auf die ECU Jobs Calibration Tools Online Version konzentriert.
Ist ECU Jobs ein Kalibrierungsanbieter?
Nein. ECU Jobs ist eine Vergleichsplattform für ECU-Fileservice-Angebote und professionelle Anbieter. Das TQ-IQ Tool ist eine technische Ressource für professionelle Kalibrierungsworkflows.
Download
ECU-Jobs TQ-IQ Tool herunterladen
Das ECU-Jobs TQ-IQ Tool v2.0 steht als kostenloser ZIP-Download bereit. Die Datei ist 77.1 MB groß und für professionelle Diesel-Kalibrierungsworkflows vorgesehen.
